2018-09-30

R Shiny を使ってみる (5)

Shiny は R のパッケージの一つで、 このパッケージを使うと R を用いて対話的に操作する Web アプリケーションを作成することができます。Web 上のユーザーインタフェース部分を司る ui.R と、内部動作を司る server.R の二つの R 言語スクリプトで、サーバーサイドのコンテンツを作成できることが大きな特徴です。

参考サイト [1] より引用

RStudio 上で Shiny による Web アプリケーションを作り始めたので、理解したことを備忘録としてまとめたことを不定期に紹介していきます。

自分が R を使って解析したい特定の分野について、Web アプリケーションを作成し、参考サイト [2] にある Shiny Server を Linux で稼働させて、作った Web アプリケーションを利用できるようにすることが目標です。しかし現時点では、その Web アプリケーションを作るだけの知識が伴っていないので、しばらくの間、簡単なサンプルで試行錯誤を続けて、判ったことをまとめていきたいと思います。

本記事で使用している動作環境は次の通りです。

  • OS: Fedora 29 beta (x86_64)
  • R: R-core-3.5.1-1.fc29.x86_64, R-core-devel-3.5.1-1.fc29.x86_64
  • RStudio: rstudio-server-1.1.456-1.x86_64

Web App の作成 : Iris explorer ver. 3.0

前回の Shiny の記事 [3] で紹介した Iris explorer ver. 2.1 をベースにして、shinydashboard パッケージを用いたレイアウトに変更してみました。

まず、実行例を以下に示しました。

Iris explorer ver. 3.0 の実行例

shinydashboard パッケージによるレイアウト

shinydashboard パッケージによるレイアウトの基本構成は以下のようになっています。

リスト:ダッシュボードの基本構成 (ui.R)
library(shiny)
library(shinydashboard)

dashboardPage(
  dashboardHeader(),  # ヘッダー部分
  dashboardSidebar(), # サイドバー部分
  dashboardBody()     # ボディー(メイン)部分
)
Shiny Dashboard の基本構成

ヘッダー部分は、このアプリケーションではアプリケーション名を文字列で定義しているだけです。

リスト:ダッシュボードのヘッダー部分
dashboardPage(
  dashboardHeader(title = "..."),
    ...
    ...
)

ちなみに、ヘッダーのタイトル右側にある ☰ をクリックするとサイドバーの部分を非表示/表示にすることができます。

サイドバーの表示/非表示

左側のサイドバーの部分には、メニュー (sideBarMenu) を利用してメニューアイテム (menuItem) とその下にサブメニュー (menuSubItem) を定義しています。このサブメニューで、サブメニューに表示する文字列と、サブメニューをクリックした時にボディー(メイン)の部分に表示するタブの名前を定義しています。このタブの名前は、ボディーの部分で対応させます。

リスト:ダッシュボードのサイドバー部分 〜 メニューのタブの設定
dashboardPage(
    ...
  dashboardSidebar(
    sidebarMenu(
      menuItem(
        "Menu Name",
        menuSubItem("Sub Menu Name 1", tabName = "Tab Name 1"),
        menuSubItem("Sub Menu Name 2", tabName = "Tab Name 2"),
           ...
           ...
        menuSubItem("Sub Menu Name N", tabName = "Tab Name N")
      )
    )
  ),
    ...
)

ボディーの部分には、サイドバーで定義したタブの名前に対応するタブアイテム (tabItem) を定義して、そこに表示するプロットやウィジェットのレイアウトを記載します。

リスト:ダッシュボードのボディー部分 〜 タブ画面のレイアウト
dashboardPage(
     ...
     ...
  dashboardBody(
    tabItems(
      tabItem(
        "Tab Name 1",
           ...
           ...
      ),
      tabItem(
        "Tab Name 2",
           ...
           ...
      ),
         ...
         ...
      tabItem(
        "Tab Name N",
           ...
           ...
      )
    )
  )
)

サンプルコード

このサンプルのコードを紹介します。今回は global.R を加えた以下の三種類のファイルです。この global.R はアプリケーションが起動する前に実行されます。global.R で生成されたオブジェクトは ui.Rserver.R からアクセスできます [4]

  1. global.R
  2. ui.R
  3. server.R

global.R を以下に示しました。パッケージのロードとアプリケーションのバージョン情報および ggplot2 で使用する共通のテーマを記載しています。

リスト:global.R

ui.R を以下に示しました。

リスト:ui.R

server.R を以下に示しました。この部分は、前回の Shiny の記事 [3] で紹介した Iris explorer ver. 2.1 の server.R と同じ内容です。

リスト:server.R

まとめ

以上、簡単なサンプルでも shinydashboard パッケージを利用すれば、格好の良いレイアウトで簡単に実行できるようになるので、もしかしたら自分でも実用的なスバラシいアプリを作ることができるかもしれない、という幻想を抱かせてくれます…もとい、開発意欲を駆り立ててくれます。

実際に本格的なアプリケーションを構築しようとすれば、いろいろな問題に直面することが予想されますが、とにかく業務で使っている R のコードを Shiny で動くようにすることを検討しています。ひきつづき本ブログ記事では、関連する情報を簡単なサンプルを使って備忘録的にまとめていきたいと考えています。

参考サイト

  1. Shiny - RjpWiki
  2. Download Shiny Server - RStudio
  3. bitWalk's: R Shiny を使ってみる (4)
  4. An introduction to global.R - Learning Shiny



ブログランキング・にほんブログ村へ
にほんブログ村

2018-09-28

Java 11 リリース

Java 11 が米国時間 9 月 25 日付で Oracle 社からリリースされました。

Oracle 社は 2017年に 6ヵ月ごとのリリーススケジュールを発表していますが、今回の JDK 11 はこのスケジュールに沿った最初の長期サポート版 (LTS, Long Term Support ) になります。次の LTS 対象の Java が登場するのは、3 年後 2021 年 9 月に登場する予定の Java 17 になります。

Java 11 の新機能については、下記の参考サイトを参照してください。今回のリリースがこれまでと違う点は、これまで無償で提供されてきた Oracle JDK へのバグフィクスやセキュリティパッチが、Java 11 からは有償サポートを結んだユーザーに対してのみ提供されるようになったことです。多くの Linux ディストリビューションでは無償の OpenJDK をビルドしたパッケージが採用されているので、Linux を使う限り Oracle JDK のサポートの有償化の影響を受けませんが、Windows 上でどうするか、個人的には悩ましいところです。

LTS 版を長く使い続けずに 6ヶ月毎にリリースされる JDK に追従していくのであれば、以前とそれほど状況が変わらないようにも思うのですが、この機に OpenJDK の様々なビルドを試してみたいとも考えています。

参考サイト

  1. Java 11正式版がリリース、本バージョンからOracle JDKのサポートは有償に。OpenJDKで無償の長期サポート提供は現時点で期待薄 - Publickey
  2. Oracle、「Java SE 11(JDK 11)」の一般提供を開始:2026年までアップデートが提供される長期サポートリリース - @IT
  3. 有料化Java SEの新ライセンス体系、米オラクルが公表  :日本経済新聞
  4. オラクル Java SE Subscription FAQ



ブログランキング・にほんブログ村へ
にほんブログ村

2018-09-27

R Shiny を使ってみる (4)

Shiny は R のパッケージの一つで、 このパッケージを使うと R を用いて対話的に操作する Web アプリケーションを作成することができます。Web 上のユーザーインタフェース部分を司る ui.R と、内部動作を司る server.R の二つの R 言語スクリプトで、サーバーサイドの style="font-size:small;"コンテンツを作成できることが大きな特徴です。

参考サイト [1] より引用

RStudio 上で Shiny による Web アプリケーションを作り始めたので、理解したことを備忘録としてまとめたことを不定期に紹介していきます。

自分が R を使って解析したい特定の分野について、Web アプリケーションを作成し、参考サイト [2] にある Shiny Server を Linux で稼働させて、作った Web アプリケーションを利用できるようにすることが目標です。しかし現時点では、その Web アプリケーションを作るだけの知識が伴っていないので、しばらくの間、簡単なサンプルで試行錯誤を続けて、判ったことをまとめていきたいと思います。

本記事で使用している動作環境は次の通りです。

  • OS: Fedora 28 (x86_64)
  • R: R-core-3.5.0-4.fc28.x86_64, R-core-devel-3.5.0-4.fc28.x86_64
  • RStudio: rstudio-1.1.456-1.x86_64

Web App の作成 : Iris explorer ver. 2.1

前回の Shiny の記事 [3] で紹介した Iris explorer ver. 2 のレイアウトをベースにして、細かい改良を加えました。

実行例を以下に示しました。

Iris explorer ver. 2.1 の実行例

このサンプルのコードを紹介します。

まず、ui.R を以下に示しました。

リスト:ui.R

散布図 (Scatter) と 密度の等高線図 (Density2D) を統合しました。各タブ画面 (tabPanel) で、プロット部分より下の部分を column() 関数で左右 2 つに分け、従来の selectInput() 関数などの変数を選択する部分と、チェックボックスあるいはラジオボタンを用いたプロットオプション設定する部分にしました。

また、ヒストグラムで、縦軸を頻度 (Frequency) か密度 (Density) にするかを選択するラジオボタンでは、密度 (Density) を選ぶと、密度曲線 (density estimate) を表示するかどうかのチェックボックスが表示されるように conditionalPanel() 関数を使ってみました(下記コード)。

conditionalPanel の使用例

次に、server.R を以下に示しました。

リスト:server.R

こちらは、基本的にはプロットする処理が並んでいるだけで、それぞれ、input に紐づけられた変数の変化に応じて(再)描画する処理を実行するようになっているだけなのですが、オプションでプロットの方法を変えているため、例えば下記の散布図 (Scatter) のように、if 文を入れて、チェックボックスあるいはラジオボタンの選択状態によって表示が変化するようにしています。

まとめ

今回は、コードの説明が雑になってしまっているように思うので、時間のあるときに少しずつ手直しをしていきます。

Shiny を利用した R の Web アプリの作り方の初歩が大体判ったので、次はダッシュボード (shinydashboard) を利用した Web アプリ作りに挑戦したいと思っています。

参考サイト

  1. Shiny - RjpWiki
  2. Download Shiny Server - RStudio
  3. bitWalk's: R Shiny を使ってみる (3)



ブログランキング・にほんブログ村へ
にほんブログ村

2018-09-21

R Shiny を使ってみる (3)

Shiny は R のパッケージの一つで、 このパッケージを使うと R を用いて対話的に操作する Web アプリケーションを作成することができます。Web 上のユーザーインタフェース部分を司る ui.R と、内部動作を司る server.R の二つの R 言語スクリプトで、サーバーサイドのコンテンツを作成できることが大きな特徴です。

参考サイト [1] より引用

RStudio 上で Shiny による Web アプリケーションを作り始めたので、理解したことを備忘録としてまとめたことを不定期に紹介していきます。

本記事で使用している動作環境は次の通りです。

  • OS: Fedora 28 (x86_64)
  • R: R-core-3.5.0-4.fc28.x86_64, R-core-devel-3.5.0-4.fc28.x86_64
  • RStudio: rstudio-1.1.456-1.x86_64

自分が R を使って解析したい特定の分野について、Web アプリケーションを作成し、参考サイト [2] にある Shiny Server を Linux で稼働させて、作った Web アプリケーションを利用できるようにすることが目標です。しかし現時点では、その Web アプリケーションを作るだけの知識が伴っていないので、しばらくの間、簡単なサンプルで試行錯誤を続けて、判ったことをまとめていきたいと思います。

Web App の作成 : Iris explorer ver. 2

前回の Shiny の記事 [3] で紹介した Iris explorer のレイアウトを変更してプロットを追加しました。

Web アプリケーションでは、限られた面積の中でより多くの情報にアクセスできるようにやりくりしなければなりません。そのため Shiny ではいくつかのレイアウトを利用できるようになっていますが、今回は navlistPaneltabPanel を組み合わせてみました。

まず、実行例を以下に示しました。

Iris explorer ver. 2 の実行例

画面の左側にナビゲーションリストが表示されており、リストのアイテムをクリックすると、そのアイテムに対応した内容が画面右側に表示されるという構成です。これで画面のスクロールバーを動かすことなく、複数のプロットを表示できるようになりました。

このサンプルのコードを紹介します。

まず、ui.R を以下に示しました。

リスト:ui.R
library(shiny)

fluidPage(
    titlePanel("Iris explorer ver. 2"),
    navlistPanel(
        widths = c(2, 10),
        # Scatter plot
        tabPanel(title = "Scatter",
                 plotOutput("scatter"),
                 selectInput(
                     inputId = "scatX",
                     label = "Select the X variable",
                     choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4)),
                 selectInput(
                     inputId = "scatY",
                     label = "Select the Y variable",
                     choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4), selected = 2)
        ),
        # Density plot
        tabPanel(title = "Density2D",
                 plotOutput("dense"),
                 selectInput(
                     inputId = "denseX",
                     label = "Select the X variable",
                     choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4)),
                 selectInput(
                     inputId = "denseY",
                     label = "Select the Y variable",
                     choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4), selected = 2)
        ),
        # Boxplot
        tabPanel(title = "Boxplot",
                 plotOutput("box"),
                 selectInput(
                     inputId = "boxY",
                     label = "Select the Y variable",
                     choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4))
        ),
        # Histogram
        tabPanel(title = "Histogram",
                 plotOutput("hist"),
                 selectInput(
                     inputId = "histX",
                     label = "Select the X variable",
                     choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4)),
                 sliderInput(
                     inputId = "bins",
                     label = "Number of bins:",
                     min = 1,
                     max = 50,
                     value = 25)
        )
    )
)

画面の基本レイアウトは fluidPage を用いた、行 (row) の中に列 (column) を定義していく構成です。その一行を navlistPanel が占め、その中で複数の tabPanel のパネルを切り替えて表示するという作りです。

tabPanel 関数の title = "..." で指定した文字列が画面左側に列挙され、クリックしたら定義されている内容が表示されます。パネルなどで指定しなければ、複数のプロットあるいはウィジェットは順番に縦方向に右側のパネルに配置されます。

次に、server.R を以下に示しました。

リスト:server.R
library(shiny)
library(ggplot2)

gtheme <- theme(
    axis.title = element_text(size = 16),
    axis.text = element_text(size = 16),
    axis.line = element_line(),
    legend.title =  element_text(size = 14),
    legend.text = element_text(size = 14),
    panel.grid.major = element_line(colour = "grey", size = rel(0.5)),
    panel.grid.minor = element_blank(),
    panel.background = element_rect(fill = "whitesmoke")
)

function(input, output) {
    # -------------------------------------------------------------------------
    # Scatter plot
    # -------------------------------------------------------------------------
    x.scat <- reactive(iris[, as.numeric(input$scatX)])
    y.scat <- reactive(iris[, as.numeric(input$scatY)])
    xl.scat <- reactive(names(iris[as.numeric(input$scatX)]))
    yl.scat <- reactive(names(iris[as.numeric(input$scatY)]))
    output$scatter <- renderPlot({
        p <- ggplot(data = iris, aes(x = x.scat(), y = y.scat(), colour = Species))
        p <- p + xlab(xl.scat()) + ylab(yl.scat())
        p <- p + geom_point(size = 4)
        p <- p + gtheme
        plot(p)
    })

    # -------------------------------------------------------------------------
    # Density2d plot
    # -------------------------------------------------------------------------
    x.dense <- reactive(iris[, as.numeric(input$denseX)])
    y.dense <- reactive(iris[, as.numeric(input$denseY)])
    xl.dense <- reactive(names(iris[as.numeric(input$denseX)]))
    yl.dense <- reactive(names(iris[as.numeric(input$denseY)]))
    output$dense <- renderPlot({
        p <- ggplot(data = iris, aes(x = x.dense(), y = y.dense(), colour = Species))
        p <- p + xlab(xl.dense()) + ylab(yl.dense())
        p <- p + geom_density2d(size = 1)
        p <- p + gtheme
        plot(p)
    })

    # -------------------------------------------------------------------------
    # Boxplot
    # -------------------------------------------------------------------------
    y.box <- reactive(iris[, as.numeric(input$boxY)])
    yl.box <- reactive(names(iris[as.numeric(input$boxY)]))
    output$box <- renderPlot({
        p <- ggplot(data = iris, aes(x = Species, y = y.box(), color = Species))
        p <- p + ylab(yl.box())
        p <- p + geom_boxplot(size = 1, outlier.size = 4)
        p <- p + gtheme
        plot(p)
    })

    # -------------------------------------------------------------------------
    # Histgram
    # -------------------------------------------------------------------------
    x.hist <- reactive(iris[, as.numeric(input$histX)])
    xl.hist <- reactive(names(iris[as.numeric(input$histX)]))
    output$hist <- renderPlot({
        p <- ggplot(data = iris, aes(x = x.hist()))
        p <- p + geom_histogram(bins = input$bins, color = "black", aes(fill = Species))
        p <- p + xlab(xl.hist()) +  ylab("Frequency")
        p <- p + gtheme
        plot(p)
    })
}

こちらは、プロットする処理が並んでいるだけです。それぞれ、input に紐づけられた変数の変化に応じて(再)描画する処理を実行します。

参考サイト

  1. Shiny - RjpWiki
  2. Download Shiny Server - RStudio
  3. bitWalk's: R Shiny を使ってみる (2)



ブログランキング・にほんブログ村へ
にほんブログ村

2018-09-18

R Shiny を使ってみる (2)

Shiny は R のパッケージの一つで、 このパッケージを使うと R を用いて対話的に操作する Web アプリケーションを作成することができます。Web 上のユーザーインタフェース部分を司る ui.R と、内部動作を司る server.R の二つの R 言語スクリプトで、サーバーサイドのコンテンツを作成できることが大きな特徴です。

参考サイト [1] より引用

RStudio 上で Shiny による Web アプリケーションを作り始めたので、理解したことを備忘録としてまとめたことを不定期に紹介していきます。

本記事で使用している動作環境は次の通りです。

  • OS: Fedora 28 (x86_64)
  • R: R-core-3.5.0-4.fc28.x86_64, R-core-devel-3.5.0-4.fc28.x86_64
  • RStudio: rstudio-1.1.456-1.x86_64

自分が R を使って解析したい特定の分野について、Web アプリケーションを作成し、参考サイト [2] にある Shiny Server を Linux で稼働させて、作った Web アプリケーションを利用できるようにすることが目標です。しかし現時点では、その Web アプリケーションを作るだけの知識が伴っていないので、しばらくの間、簡単なサンプルで試行錯誤を続けて、判ったことをまとめていきたいと思います。

Web App の作成 : Iris explorer

まずはベースとなるサンプルプログラムを iris データを用いて作ってみました。名づけて Iris explorer です。sepal(花びらの「がく」)、petal(花弁)の Length(長さ)と Width(幅)を選んで X-Y 二軸の散布図をプロットするプログラムです。

Iris explorer の実行例

ui.R を以下に示しました。個人的には ui.R にデータセット iris 固有の情報が入ってしまって好ましくないと思っているのですが、汎用性の高いインターフェイス作成にはおいおい取り組んでいきますので、どうぞご容赦ください。

リスト:ui.R
library(shiny)

fluidPage(
  titlePanel("Iris explorer"),
  sidebarLayout(
    sidebarPanel(
      selectInput(
        inputId = "varX",
        label = "Select the X variable",
        choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4)),
      selectInput(
        inputId = "varY",
        label = "Select the Y variable",
        choices = c("Sepal.Length" = 1, "Sepal.Width" = 2, "Petal.Length" = 3, "Petal.Width" = 4), selected = 2)
    ),
    mainPanel(
      plotOutput("plot")
    )
  )
)

server.R を下記に示しました。今回のポイントは reactive な入出力の用法です。

リスト:server.R
library(shiny)
library(ggplot2)

gtheme <- theme(
  axis.title = element_text(size = 16),
  axis.text = element_text(size = 16),
  axis.line = element_line(),
  legend.title =  element_text(size = 14),
  legend.text = element_text(size = 14),
  panel.grid.major = element_line(colour="grey",size = rel(0.5)),
  panel.grid.minor = element_blank(),
  panel.background = element_rect(fill = "whitesmoke")
)

function(input, output) {
  x <- reactive(iris[, as.numeric(input$varX)])
  y <- reactive(iris[, as.numeric(input$varY)])
  xl <- reactive(names(iris[as.numeric(input$varX)]))
  yl <- reactive(names(iris[as.numeric(input$varY)]))

  output$plot <- renderPlot({
    p <- ggplot(iris, aes(x = x(), y = y(), colour = Species))
    p <- p + xlab(xl()) + ylab(yl()) + geom_point(size = 4)
    p <- p + gtheme
    plot(p)
  })
}

reactiverenderPlot の濃密な関係

reactive 関数は、ui.R が表示する Web 画面上のウィジェット操作で変化する変数の値に対応(反応)する、表現式のオブジェクトを生成します。この例では、 ui.R で変化する変数は input$varXinput$varY になります。

一方、renderPlot 関数は server.R で生成したプロットを ui.R へ橋渡しする役目を担います。この例では output$plot に生成されたプロットが、ui.R の plotOutput("plot") に反映されます。この renderPlot 関数(正確には render で始まる関数)内で生成されるプロットや文字列などで、reactive 関数で生成した表現式のオブジェクトを扱うことができます。その際、表現式のオブジェクト名の右側に () を付加します。この例では xx() といった具合です。

なぜ、このような一見面倒な仕組みが必要なのでしょうか。Shiny のコードを調べてはいませんが、おそらく Web アプリケーションを効率よく更新するために必要だからでしょう。ユーザーの操作でウィジェットの変数が変更された時に、その変数に関連したプロットのみを更新するような仕組みを導入しておかないと、複雑なプロットが数多く表示されているような画面では更新に時間が掛かってしまい、対話的にストレスなく使用することができなくなってしまいます。

参考サイト

  1. Shiny - RjpWiki
  2. Download Shiny Server - RStudio



ブログランキング・にほんブログ村へ
にほんブログ村

2018-09-15

R Shiny を使ってみる

Shiny は R のパッケージの一つで、 このパッケージを使うと R を用いて対話的に操作する Web アプリケーションを作成することができます。Web 上のユーザーインタフェース部分を司る ui.R と、内部動作を司る server.R の二つの R 言語スクリプトで、サーバーサイドのコンテンツを作成できることが大きな特徴です。

参考サイト [1] より引用

RStudio 上で Shiny による Web アプリケーションを作り始めたので、理解したことを備忘録としてまとめました。

本記事で使用している動作環境は次の通りです。

  • OS: Fedora 28 (x86_64)
  • R: R-core-3.5.0-4.fc28.x86_64, R-core-devel-3.5.0-4.fc28.x86_64
  • RStudio: rstudio-1.1.456-1.x86_64

はじめての Shiny による Web App の作成

RStudio を起動して、メニューから FileNew FileShiny Web App を選択します。

RStudio 上で Shiny による Web App の作成

Shiny パッケージがインストールされていない場合、以下のようなダイアログが表示されますので Yes ボタンをクリックして Shiny パッケージをインストールします。

RStudio 上での Shiny パッケージのインストールを確認するダイアログ

すると、パッケージのダウンロードと(コンパイルおよび)インストールが始まります。

RSTudio 上での Shiny パッケージのインストール

Shiny パッケージのインストールが終わると、Shiny の Web アプリケーションを作成するダイアログが表示されます。

Shiny の Web アプリケーションを作成するダイアログ

ここでは Application name:(アプリケーション名)の入力欄に test と入力し、Application type:(アプリケーションタイプ)のラジオボタンの選択で Multiple Files (ui.R/server.R) を選択しました。単一ファイル (app.R) にも対応しているようですが、これは別の機会に試して見ることにします。

Create within directory: に、この Web アプリケーションを保存するディレクトリを指定して Create ボタンをクリックします。

すると ui.Rserver.R の二つのスクリプトファイルが生成されて RStudio 上に表示されます。生成されたファイルはブランクではなく簡単なサンプルが記載されているので、とりあえずこれを実行してみます。Web App の実行は、通常のスクリプトと異なり、RStudio のエディタペイン右上に表示されている「  Run App 」をクリックします。

生成された ui.Rserver.R

RStudioのブラウザのウィンドウがあらわれ Web App である test が実行されます。

Web App test の実行例

Number of bins: と表示されたスライダーをマウスでドラッグしてずらすと、右側のヒストグラムの bin の数(ヒストグラムのバーの数)がそれに応じて動的に変化します。

なお、「  Run App 」の横にプルダウンメニューがあり、Web App の出力先を、専用のブラウザウィンドウ、RStudio の内部の Viewer パネル、および外部のブラウザから選択できるようになっています。

Web App の出力先の選択

ui.Rserver.R

まず ui.R の内容を見てみます。

リスト:ui.R
#
# This is the user-interface definition of a Shiny web application. You can
# run the application by clicking 'Run App' above.
#
# Find out more about building applications with Shiny here:
#
#    http://shiny.rstudio.com/
#

library(shiny)

# Define UI for application that draws a histogram
shinyUI(fluidPage(

  # Application title
  titlePanel("Old Faithful Geyser Data"),

  # Sidebar with a slider input for number of bins
  sidebarLayout(
    sidebarPanel(
       sliderInput("bins",
                   "Number of bins:",
                   min = 1,
                   max = 50,
                   value = 30)
    ),

    # Show a plot of the generated distribution
    mainPanel(
       plotOutput("distPlot")
    )
  )
))

ui.R の構造と役割を、書式を無視して整理すると以下のようになります。

shinyUI ← Shiny 0.1 より前のバージョンとの互換性確保のために残している関数。省略可
  │
  └ fluidPage ← 可変ページレイアウトを生成fluidPage は縦方向に行パネルを配置して、ブラウザの幅いっぱいになるように行の内容を表示
      │
      ├ titlePanel("Old Faithful Geyser Data")  ← アプリケーションのタイトルを表示するパネル
      │
      └ sidebarLayout ← サイドバーとメインの領域を持つレイアウトを生成
          │
          ├ sliderInput("bins", "Number of bins:", min = 1, max = 50, value = 30) ← slider ウィジェットのコンストラクタ※ server.R の input$bins の値に反映
          │
          └ mainPanel ← sidebarLayout に渡されるメインパネル
              │
              └ plotOutput("distPlot") ← パネルに含まれるプロットまたは画像出力要素
                            ※ server.R の output$distPlot の値を取得

パネルなどのレイアウトの様子を図示したものを下記に示しました。

ui.R によるレイアウト

次に server.R を下記に示しました。最初の shinyServer 関数は、ui.RshinyUI 関数と同様に Shiny 0.1 より前のバージョンとの互換性確保のために残している関数で省略出来ます。

リスト:server.R
#
# This is the server logic of a Shiny web application. You can run the
# application by clicking 'Run App' above.
#
# Find out more about building applications with Shiny here:
#
#    http://shiny.rstudio.com/
#

library(shiny)

# Define server logic required to draw a histogram
shinyServer(function(input, output) {

  output$distPlot <- renderPlot({

    # generate bins based on input$bins from ui.R
    x    <- faithful[, 2]
    bins <- seq(min(x), max(x), length.out = input$bins + 1)

    # draw the histogram with the specified number of bins
    hist(x, breaks = bins, col = 'darkgray', border = 'white')

  })

})

function 関数の引数 inputserver.R へ渡す値、outputserver.R から ui.R へ出力する値になります。server.R 内では input$binsoutput$distPlot のように $ でつなげてそれぞれの引数の要素にします。

まとめ

以上、Shiny で Web アプリケーションにすることによって、R の出力を動的に確認することができるようになります。これはいろいろな用途に有効に活用出来そうです。

使いはじめにインストールされた Shiny のバージョンは 1.1.0 でした。今から Shiny を利用して Web アプリケーションを作るのであれば、Shiny 0.1 より前に使われていた書式との互換性を保持する必要は無いように思います。

参考サイト

  1. Shiny - RjpWiki
  2. Shiny クックブック: Shiny app 開発のための日本語リファレンス



ブログランキング・にほんブログ村へ
にほんブログ村

2018-09-02

いくつかの予測モデル作成とパフォーマンス比較

R による機械学習について、実例を用いた説明がされているサイトをいろいろ探しているなかで、R のパッケージ caret (Classification And REgression Training) を使った例を紹介している参考サイト [1] に大変興味を持ちました。このサイトで紹介されている機械学習による予測モデルの作成は、自分が取り組んでいる多変量解析の業務に応用できる大変有用な情報だったからです。

より大きなサイズのデータに機械学習のアルゴリズムを適用して、一定の成果が得られたので、自分の理解を整理するために本ブログにその内容をまとめました。サンプルデータは、公開できるように値を標準化、変数名を変更するなどの加工を施してあります。

課題

ここで解析しようとすることを「課題」として表現すれば、以下のようになります。また使用するデータセット DATASET.csv を圧縮したファイルのリンク先も示しました。

ある製品の一製造工程において、処理中に取得できる製造装置のセンサー情報 (X1, X2, …, X233) を用いて、処理後に測定する特性 Y の値を処理装置毎 (A, B, C, D) および装置全体で予測せよ。ただし使用するデータセットは、下記 DATASET.zip をダウンロードして展開した DATASET.csv を用い、予測対象は処理日 (Date.Time) が 6 月 1 日以降のデータとする。

なお、処理装置 (Tool) は同じ構成で A, B, C, D の 4 台があり、処理数による特性 Y の値に変化のあることが経験的に判っているため、処理カウントを Count として含めている。

DATASET.zip 844 KB

R スクリプト

まず、本記事で使用したスクリプトを以下に示しました。やや長くなるので、縦スクロールバーを付けて表示領域を節約しています。見返してみるとスマートでない処理が散見されますがご容赦ください。

library(tidyr)
library(dplyr)
library(caret)
library(ggpubr)
library(doParallel)

# ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
# GLOBAL SETTINGS

# selection for modeling method
model.method <- "pls"
#model.method <- "rf"
#model.method <- "xgbLinear"
#model.method <- "xgbTree"

# for multi-threading
cl <- makePSOCKcluster(detectCores())
registerDoParallel(cl)

# source file to read
file.csv <- "/home/bitwalk/ドキュメント/ML_Test/DATASET.csv"

# boundary for training and testing
date.boundary <- as.POSIXlt("2018-06-01 00:00:00")

# latest date for plot
date.latest <- as.POSIXlt("2018-08-16 00:00:00")

# control limits
target <- 0;  # target
lcl <- -1;    # lower control limit
ucl <- 1;     # upper control limit

# dot color on plot
col.prd1 <- "#A0A0FF"
col.prd2 <- "#0000FF"
col.mea1 <- "#FFA0A0"
col.mea2 <- "#FF0000"

# line color on plot
col.control <- "Dark Orange"
col.target <- "Dark Gray"

# ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

# -----------------------------------------------------------------------------
# Function: calc.performance
# calculate prediction performance
# -----------------------------------------------------------------------------
calc.performance <- function(df, pred, label) {
  df[df$Tool == label, "n"] <- nrow(pred)

  reg <- lm(Measured ~ Predicted, data = pred)
  df[df$Tool == label, "RsqAdj"] <- sprintf("%5.1f", summary(reg)$adj.r.squared * 100)
  df[df$Tool == label, "RMSE"] <- sprintf("%5.3f", sqrt(sum(pred$Delta * pred$Delta) / nrow(pred)))

  TP <- nrow(pred[pred$TP == TRUE,])
  TN <- nrow(pred[pred$TN == TRUE,])
  FP <- nrow(pred[pred$FP == TRUE,])
  FN <- nrow(pred[pred$FN == TRUE,])

  df[df$Tool == label, "TP"] <- TP
  df[df$Tool == label, "TN"] <- TN
  df[df$Tool == label, "FP"] <- FP
  df[df$Tool == label, "FN"] <- FN
  df[df$Tool == label, "TPR"] <- sprintf("%5.1f", TP / (TP + FN) * 100)
  df[df$Tool == label, "TNR"] <- sprintf("%5.1f", TN / (TN + FP) * 100)
  df[df$Tool == label, "ACC"] <- sprintf("%5.1f", (TP + TN) / (TP + TN + FP + FN) * 100)

  return(df)
}

# -----------------------------------------------------------------------------
# Function: get.name.model
# return model name to save/read in the same directory of file.csv
# -----------------------------------------------------------------------------
get.name.model <- function() {
  return(paste(dirname(file.csv),
               paste0(name.metrology, "_", model.method, ".rds"),
               sep="/"))
}

# -----------------------------------------------------------------------------
# Function: make.title
# make title for plots
# -----------------------------------------------------------------------------
make.title <- function(prefix, metrology, name.method) {
  label.method <- switch(name.method,
                         "bridge" = "Bayesian Ridge Regression",
                         "pls" = "PLS Regression",
                         "nnet" = "Neural Network",
                         "rf" = "Random Forest",
                         "xgbLinear" = "Gradient Boosting Linear",
                         "xgbTree" = "Gradient Boosting Tree",
                         stop("Enter something that switches me!")
  )
  return (paste(prefix, metrology, "by", label.method))
}

# -----------------------------------------------------------------------------
# Function: model.train
# training model with specific method
# -----------------------------------------------------------------------------
model.train <- function(df, name.method) {
  # model training
  gc()
  set.seed(0)
  model <- train(
    Y ~ .,
    data = df,
    method = name.method,
    tuneLength = 10,
    preProcess = c('center', 'scale'),
    trControl = trainControl(method = "cv")
  )

  return(model)
}

# -----------------------------------------------------------------------------
# Function: plot.corr.tools
# plot for all tools
# -----------------------------------------------------------------------------
plot.corr.tools <- function(df, model.train, title.panel) {
  df.tool <- data.frame(Tool = df$Tool,
                        Data = df$Y,
                        Predict = predict(model.train, df[, 1:(ncol(df) - 1)]))
  d.min <- min(df.tool[, c("Data", "Predict")])
  d.max <- max(df.tool[, c("Data", "Predict")])
  range.axis <- c(d.min, d.max)

  # plot result
  p1 <- plot.correlation(df.tool[df.tool$Tool == "A", ], "A", range.axis)
  p2 <- plot.correlation(df.tool[df.tool$Tool == "B", ], "B", range.axis)
  p3 <- plot.correlation(df.tool[df.tool$Tool == "C", ], "C", range.axis)
  p4 <- plot.correlation(df.tool[df.tool$Tool == "D", ], "D", range.axis)
  figure <- ggarrange(p1, p2, p3, p4, ncol = 2, nrow = 2)
  annotate_figure(figure,
                  top = text_grob(title.panel, color = "black", face = "bold", size = 14),
                  bottom = text_grob("Measured Y", color = "black", face = "plain", size = 14),
                  left = text_grob("Predicted Y", color = "black", face = "plain", size = 14, rot = 90))
}

# -----------------------------------------------------------------------------
# Function: plot.correlation
# Correlation Plot
# -----------------------------------------------------------------------------
plot.correlation <- function(df, pm, limit) {
    p <- ggscatter(df, x = "Data", y = "Predict",
                   xlim = limit, ylim = limit, color = 'magenta',
                   add = "reg.line",
                   add.params = list(color = "blue", fill = "lightblue"),
                   conf.int = TRUE, conf.int.level = 0.95, cor.coef = TRUE, cor.method = "pearson",
                   main = pm,
                   xlab = "", ylab = "")
    return(p)
}

# -----------------------------------------------------------------------------
# Function: plot.trend.meas.pred
# plot trend for measurement and prediction
# -----------------------------------------------------------------------------
plot.trend.meas.pred <- function(df, name.tool, limit.x, limit.y) {
  plot(df$Date.Time, df$Predicted, type = "n",
       main = name.tool,
       xaxt = "n", xlim = limit.x, xlab = "Date",
       ylim = limit.y, ylab = "Y")

  x.tick <- seq(as.POSIXct(limit.x[1], origin = "1970-01-01"),
                as.POSIXct(limit.x[2], origin = "1970-01-01"),
                by="1 week")
  axis.POSIXct(side = 1, at = x.tick, format = "%m/%d")
  abline(v = x.tick, lty = 3, col = "lightgray")
  grid(nx = NULL, ny = NULL, col = "lightgray", lty = "dotted")


  # Control Limites
  Map(function(x1, x2, x3)
    axis(side = 4, at = x1, col.axis = x2, col.ticks = x2, labels = x3, lwd = 1, las = 1),
    c(lcl, target, ucl),
    c(col.control, col.target, col.control),
    c("LCL", "Target", "UCL")
  )
  abline(h = target, lty = 1, col = col.target)
  abline(h = lcl, lty = 3, col = col.control)
  abline(h = ucl, lty = 3, col = col.control)


  loop <- 1:nrow(df)
  for (i in loop) {
    x <- df[i, "Date.Time"]
    y1 <- df[i, "Predicted"]
    y2 <- df[i, "Measured"]
    lines(c(x, x), c(y1, y2), col = "gray")

    # Prediction
    if ((lcl <= y1) && (y1 <= ucl)) {
      col.pred = col.prd1
    } else {
      col.pred = col.prd2
    }
    points(x, y1, col = col.pred, pch = 16, cex = 1.2)

    # Measurement
    if ((lcl <= y2) && (y2 <= ucl)) {
      col.meas = col.mea1
    } else {
      col.meas = col.mea2
    }
    points(x, y2, col = col.meas, pch = 16, cex = 1.2)
  }
}

# =============================================================================
# MAIN
# =============================================================================

# -----------------------------------------------------------------------------
# Data Preparation
# -----------------------------------------------------------------------------
data <- read.csv(file.csv, header = T, row.names = NULL, as.is = T)
name.metrology <- names(data)[ncol(data)]
names(data)[ncol(data)] <- "Y"
data$Date.Time <- as.POSIXlt(data$Date.Time)
data$Tool <- as.factor(data$Tool)

data.train <- data[data$Date.Time < date.boundary, names(data) != "Date.Time"]
data.test <- data[data$Date.Time >= date.boundary, names(data) != "Date.Time"]

# -----------------------------------------------------------------------------
# Model Training
# -----------------------------------------------------------------------------
name.model <- get.name.model()
flag.model <- FALSE
if (file.exists(name.model)) {
  modelTrained <- readRDS(name.model)
  flag.model <- TRUE
} else {
  modelTrained <- model.train(data.train, model.method)
}
modelTrained

# -----------------------------------------------------------------------------
# correlation plot for training and testing
# -----------------------------------------------------------------------------
plot.corr.tools(data.train, modelTrained, make.title("Training", name.metrology, model.method))

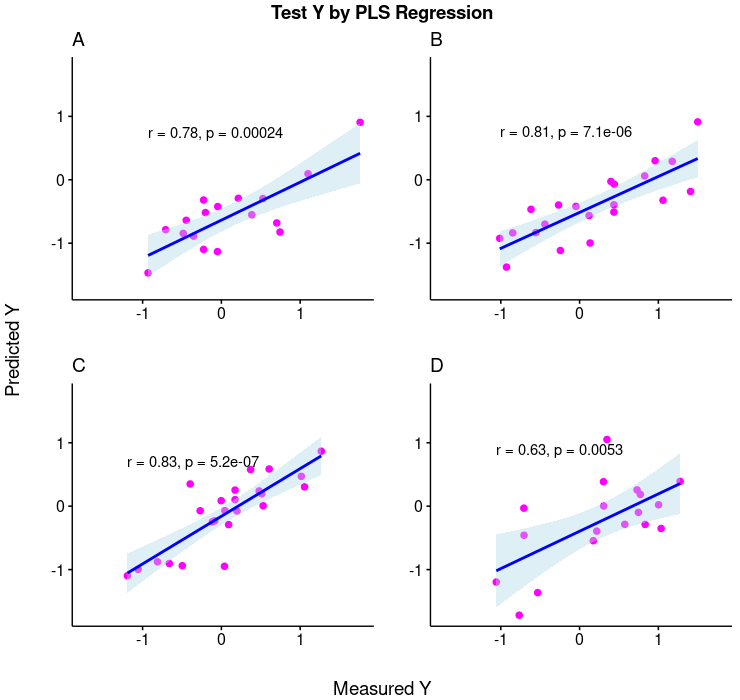

plot.corr.tools(data.test, modelTrained, make.title("Test", name.metrology, model.method))

# -----------------------------------------------------------------------------
# time trend for prediction
# -----------------------------------------------------------------------------
# create data frame with measurement and prediction value in prediction period
flag <- data$Date.Time >= date.boundary
data.pred <- data.frame(Date.Time = data[flag, "Date.Time"],
                        Tool =  data[flag, "Tool"],
                        Measured = data[flag, "Y"],
                        Predicted = predict(modelTrained, data.test[, 1:(ncol(data.test) - 1)]))
data.pred$Delta <- data.pred$Measured - data.pred$Predicted
data.pred$Target <- target
data.pred$LCL <- lcl
data.pred$UCL <- ucl

data.pred$TP <- ((data.pred$LCL > data.pred$Predicted) | (data.pred$Predicted > data.pred$UCL)) &
    ((data.pred$LCL > data.pred$Measured) | (data.pred$Measured > data.pred$UCL))

data.pred$TN <- ((data.pred$LCL <= data.pred$Predicted) & (data.pred$Predicted <= data.pred$UCL)) &
    ((data.pred$LCL <= data.pred$Measured) & (data.pred$Measured <= data.pred$UCL))

data.pred$FP <- ((data.pred$LCL > data.pred$Predicted) | (data.pred$Predicted > data.pred$UCL)) &
    ((data.pred$LCL <= data.pred$Measured) & (data.pred$Measured <= data.pred$UCL))

data.pred$FN <- ((data.pred$LCL <= data.pred$Predicted) & (data.pred$Predicted <= data.pred$UCL)) &
    ((data.pred$LCL > data.pred$Measured) | (data.pred$Measured > data.pred$UCL))

# create empty summary table for prediction performance
result <- data.frame(Tool = c(as.character((sort(unique(data.pred$Tool)))), "ALL"),
                     n = NA, RsqAdj = NA, RMSE = NA, TP = NA, TN = NA, FP = NA, FN = NA, TPR = NA, TNR = NA, ACC = NA)

# global performance
result <- calc.performance(result, data.pred, "ALL")

default.par <- par(no.readonly = TRUE)
par(oma = c(0, 0, 2.5, 0), mar = c(0, 0, 0, 0))
m <- matrix(c(1, 2, 3, 4, 5, 5), nrow = 3, ncol = 2, byrow = TRUE)
layout(mat = m, heights = c(0.4, 0.4, 0.2))

# lot range for x and y
limit.plot.x <- as.numeric(c(date.boundary, date.latest))
limit.plot.y <- c(min(c(data.pred$Measured, data.pred$Predicted)),
                  max(c(data.pred$Measured, data.pred$Predicted)))

# calc performance and performance trend by tool
for (tool in sort(unique(data.pred$Tool))) {
    tbl.data <- data.pred[data.pred$Tool == tool,]

    # performance summary
    result <- calc.performance(result, tbl.data, tool)

    # trend for measurement and orediction
    par(mar = c(4, 4, 2, 4) + 0.1)
    plot.trend.meas.pred(tbl.data, tool, limit.plot.x, limit.plot.y)
}

plot(1, type = "n", axes = FALSE, xlab = "", ylab = "")
legend(x = "top", inset = 0,
       legend = c("Measured(In Control)", "Predicted(In Control)", "Measured(OOC)", "Predicted(OOC)"),
       col = c(col.mea1, col.prd1, col.mea2, col.prd2),
       lwd = 0, pch = 16, cex = 1, horiz = TRUE)

mtext(side = 3, line = 1, outer = T,
      text = make.title("Test", name.metrology, model.method),
      cex = 1.2, font = 2)

par(default.par)

# show summary table
print(model.method)
print(result)

# save trained model
if (!flag.model) {
  saveRDS(modelTrained, file = name.model)
}
# ---
# PROGRAM END

処理の流れ

処理の流れを、スクリプトから抜き取って説明します。

CPU のマルチコア/スレッド対応

計算時間を少しでも短縮させるために、CPU のマルチコア/スレッドに対応させるように次の処理をしています。

CPU のマルチコア/スレッド対応
library(doParallel)

cl <- makePSOCKcluster(detectCores())
registerDoParallel(cl)

データの構造

まずファイル DATASET.csv を以下のようにして読み込みます。黄色にマーキングした部分はお使いの環境に合わせて変更してください。

ファイルの読み込み
> file.csv <- "/home/bitwalk/ドキュメント/ML_Test/DATASET.csv"
> data <- read.csv(file.csv, header = T, row.names = NULL, as.is = T)

読み込んだデータフレーム data は以下のようになっています。先頭の列から Date.Time, Tool, Count と続き、装置センサーから得られた情報 X1, X2, …, X233 が続き、最後の列に計測した特性 Y の列があります。この例では、読み込んだ CSV ファイルの最後の列の列名は Y になっていますが、仮に別名であっても、スクリプトは最後の列の列名を強制的に Y に設定します。

CSV ファイルを読み込んだデータフレーム data の内容
> head(data)
            Date.Time Tool Count          X1          X2         X3         X4          X5          X6           X7
1 2015-05-25 23:55:00    B  7357 -0.01900170 -0.01900170 -0.0777002 -0.0777002  0.20459184  0.20459184 -0.000951094
2 2015-05-26 00:10:00    A  3896 -0.10106478 -0.10106478 -0.0690503 -0.0690503  0.32535613  0.32535613  0.180003453
3 2015-05-27 01:45:00    D  1536 -0.41100548 -0.41100548 -0.3285481 -0.3285481 -0.55801576 -0.55801576 -0.680284843
4 2015-05-27 02:16:00    C  7745 -0.33553069 -0.33553069  0.3720960  0.3720960  0.01976848  0.01976848  0.117837041
...
(途中省略)
...
        X233           Y
1 -0.1409665 -0.09948111
2  0.3237569 -0.13414778
3 -0.1279232  0.52985222
4  0.4463080 -1.28081445
 [ reached getOption("max.print") -- 2 行を無視しました ]

なお、Tool の列は、A, B, C, D からなる文字列ですので、念の為、因子化しています。しかし、因子化の有無で結果に違いが見られないので不要かもしれません。

Tool 列の因子化
> data$Tool <- as.factor(data$Tool)
> data$Tool
  [1] B A D C C D C A A B B A B A C D B C D C B A D C C C C A D C C B C B C A D C C A B B C D C A B C D A B D C C D B
...
(途中省略)
...
[785] D C A B D A B C C A B A D C C B B A A B D C D C B A C D
Levels: A B C D

トレーニング・データとテスト・データの作成

読み込んだデータフレーム data を 2018 年 6 月 1 日より前と以降に分け、それぞれ、モデル生成のためのトレーニング・データ data.train と、予測し評価をおこなうためのテスト・データ data.test にします。なお、これらのデータでは時間情報は不要なので、最初の列 Date.Time を含めていません。

トレーニング・データとテスト・データの作成
> date.boundary <- as.POSIXlt("2018-06-01 00:00:00")
> data.train <- data[data$Date.Time < date.boundary, names(data) != "Date.Time"]
> data.test <- data[data$Date.Time >= date.boundary, names(data) != "Date.Time"]

ここで作成したトレーニング・データ data.train から Y を説明するモデルを、model.method で指定したアルゴリズムで生成します。次に、生成したモデルを使って、テスト・データ data.test にある変数から Y を予測し、 測定値である Y と比較し、そのパフォーマンスを評価します。

モデル生成のアルゴリズム

モデル生成は、PLS 回帰の方法をベースラインとして、機械学習のアルゴリズム Randome Forest と Gradient Boosting でどれだけの予測精度を持ったモデルを導き出すか、という観点で行っています。

ただ残念なことに、プライベートで使っている PC に搭載されている CPU が非力で、Gradient Boosting については計算に時間がかかりすぎるため割愛しました。

  1. Partial Least Square Regression(PLS 回帰)
  2. Random Forest
  3. Gradient Boosting / Linear
  4. Gradient Boosting / Tree

※ 業務では 12 コア / 24 スレッドの Xeon を搭載したサーバーを使用しているため、時間は掛ったものの 4 種類全ての方法を為すことができました。

R の caret パッケージでは、異なるモデル作成アルゴリズムでも同じ形式で処理させることができます。この例では次の形式でトレーニング・データからモデルを生成しています。

caret パッケージによるモデル生成
library(caret)

model.method <- "pls"
#model.method <- "rf"
#model.method <- "xgbLinear"
#model.method <- "xgbTree"

set.seed(0)
modelTrained <- train(
  Y ~ .,
  data = data.train,
  method = model.method,
  tuneLength = 10,
  preProcess = c('center', 'scale'),
  trControl = trainControl(method = "cv")
)

同じアルゴリズムで算出結果がいつも同じになるように set.seed(0) で同じ乱数値を与えるようにしていますが、必要がなければコメントアウトしてください。

生成されたモデルの保存

トレーニング・データを使って導き出したモデルは、アルゴリズムによっては算出にとても時間がかかるので、その都度計算するのではなく、保存して再利用できるようにしておけば効率的です。このスクリプトでは以下のようにして、読み込む CSV ファイルと同じディレクトリに、測定値の名前とアルゴリズム名を _ でつなげて、拡張子 .rds を付けて保存しています。

生成されたモデルの保存
> name.model <- paste(dirname(file.csv), paste0(name.metrology, "_", model.method, ".rds"), sep="/")
> saveRDS(modelTrained, file = name.model)

なお、スクリプトでは、対象のモデルが所定のディレクトリに保存されていれば、新たにモデルを生成せずに保存されているモデルを読み込んで予測を実施するようにしています。

生成されたモデルを使った予測

生成されたモデル modelTrained で、テスト・データ data.test の測定値 Y を予測するには次のようにします。

生成されたモデルによる予測
> predict(modelTrained, data.test)
 [1] -0.564511093 -0.291840265  0.912656952 -0.184858401 -1.097866719  0.253638090 -0.837841432  0.086644599
 [9]  0.256102807  0.021701389 -0.639044450  0.300414986 -0.889550871 -0.394218331 -1.467599951  0.586550660
[17] -0.420577535 -0.550688860  0.350506637 -0.517213392  0.060664828 -0.322848531  0.470435575  0.867269787
[25]  0.304300252  0.239735263 -0.351294722 -0.938820841 -1.363348925  0.290343418 -1.098006857 -0.246433971
[33] -0.026588716  0.391306218 -0.287707006 -0.397646853 -0.845069612 -0.509381204 -0.286503672 -0.947785809
[41] -0.544767030 -0.680410188  0.577058501 -0.230734517 -0.076479654 -1.196580077 -0.422268043 -0.997239284
[49]  0.185239426 -1.719159201  0.195633224  0.003232096 -0.393004324  0.102865151 -0.824430377 -0.923861202
[57] -0.097843073 -1.132868772 -0.699653500 -0.877830234 -0.290817663 -0.296070583 -0.832670460 -0.786971056
[65] -0.458646896 -0.996356577 -0.072015186 -1.377054543 -0.072389900  0.906125574 -0.318990203 -1.114962456
[73]  0.385677524  0.006426382 -0.031298885 -0.903859040 -0.465624144  0.095239571 -0.070603830  1.051526687

上記予測値と下記の実測値(測定値)との差を評価します。

測定値 Y
> data.test$Y
 [1]  0.12118555  0.21518555  1.49985222  1.40851889 -1.19281445  0.17385222 -0.84881445 -0.00214778  0.72985222
[10]  1.00318555 -0.44614778  0.95918555 -0.35214778  0.43585222 -0.93081445  0.60651889 -0.04614778  0.38585222
[19] -0.39614778 -0.20214778  0.82651889  1.05918555  1.01518555  1.26785222  1.05585222  0.47985222  1.03518555
[28] -0.49614778 -0.53148111  1.17651889 -0.22548111 -0.11414778  0.39785222  1.27651889  0.83251889 -0.26681445
[37] -0.48414778  0.43585222  0.57385222  0.03918555  0.17385222  0.70318555  0.37118555 -0.08481445  0.19785222
[46] -1.05748111 -0.04614778  0.13318555  0.77118555 -0.76614778  0.51251889  0.30651889  0.21851889  0.17385222
[55]  0.74451889 -1.01348111  0.74718555 -0.04948111 -0.44014778 -0.81081445  0.09185222  0.52718555 -0.55481445
[64] -0.70748111 -0.70481445 -1.05748111 -0.26948111 -0.92814778  0.44185222  1.76118555 -0.22548111 -0.24348111
[73]  0.30318555  0.52985222 -0.70748111 -0.66081445 -0.61681445  1.09985222  0.04451889  0.34785222

予測と実測との差異の評価方法は用途によって異なると思いますが、ここではその一例を紹介します。

Partial Least Squares(PLS 回帰)

まず、ベースラインの PLS 回帰の結果を示しました。トレーニング・データ data.train、テスト・データ data.test それぞれ、測定値と予測値の相関を Tool 毎に確認しました。テスト・データの相関係数で、ざっくり +80% 程度あります。

PLS モデル : Correlation(Training と Test データセット)

テスト・データ test.data については、さらに時間を Date.Time を x 軸にとって、測定値(赤点)と予測値(青点)をプロットして、それぞれコントロールリミット (LCL, UCL) に入っているかに応じて色の濃淡を付けました。このケースでは、コントロール・リミット外れをどれだけ正確に予測できるかに興味があるので、コントロール・リミットを外れている点を濃い色にしています。

PLS モデル : Prediction(Test データセット)

予測パフォーマンスを評価する指標は、RsqAdj(R2 adjusted, 自由度調整済み決定係数)、RMSE (Root Mean Square Error)、および TPR (True Positive Rate, Hit Rate) [3][4] としました。

RsqAdj (%) は大きければ大きいほど(100% まで)、相関が高いと評価できる指標ですが、ここでは参考指標に留めています。

RMSE は小さければ小さいほど良い予測と評価できる指標です。これを最重要の指標とみなしています。コントロール・リミット [-1, 1] をばらつきの ±3σ 相当とみなし、予測精度が 1σ = 1/3 = 0.33 以下を達成できることを期待しています。

TPR はこのケースでは、コントロールリミット外れを予測するモデルの正確さ(正答率)を表す指標です。実用的にはまず 50% 以上を達成できるモデルであることを期待しています。

PLS モデル : 予測パフォーマンス
> result
  Tool  n RsqAdj  RMSE TP TN FP FN   TPR   TNR   ACC
1    A 17   57.9 0.799  0 12  3  2   0.0  80.0  70.6
2    B 21   64.5 0.745  0 14  2  5   0.0  87.5  66.7
3    C 24   67.5 0.389  1 19  0  4  20.0 100.0  83.3
4    D 18   35.5 0.766  1 11  3  3  25.0  78.6  66.7
5  ALL 80   50.3 0.678  2 56  8 14  12.5  87.5  72.5

PLS を使って生成した予測モデルは Tool に依って差はあるものの、全体では RMSE が 0.678 と、目標の 0.33 の倍以上の値しか得られません。

Random Forest (RF)

Random Forest は機械学習のアルゴリズムのひとつで、分類、回帰、クラスタリングに用いられます。PLS と同じように予測モデルを生成しました。

PLS 回帰の時と同じようにして、トレーニング・データ data.train、テスト・データ data.test それぞれ、測定値と予測値の相関を Tool 毎に確認しました。トレーニング・データの相関については見た目でも PLS 回帰の場合よりばらつきが少く、+98% という高い相関係数が出ていますが、テスト・データでは Tool によって +70 〜 +90% とばらついています。トレーニング・データで高いフィッティングを得ることは、まず必要なことなのでしょうが、そのモデルで予測して確かに高い精度が得られるかどうかは、評価しなければわかりません。

Random Forest モデル : Correlation(Training と Test データセット)

同様にテスト・データ test.data のトレンドをプロットしました。

Random Forest モデル : Prediction(Test データセット)

予測モデルのパフォーマンスを以下にまとめました。

Random Forest モデル : 予測パフォーマンス
> result
  Tool  n RsqAdj  RMSE TP TN FP FN   TPR   TNR   ACC
1    A 17   44.7 0.615  0 15  0  2   0.0 100.0  88.2
2    B 21   70.7 0.689  0 16  0  5   0.0 100.0  76.2
3    C 24   61.8 0.407  0 19  0  5   0.0 100.0  79.2
4    D 18   82.5 0.441  0 14  0  4   0.0 100.0  77.8
5  ALL 80   58.0 0.547  0 64  0 16   0.0 100.0  80.0

この例では TPR が 0% になってしまいましたが、RMSE が 0.547 と、PLS 回帰の 0.678 と較べて小さい値が出ています。がしかし、これでも目標の 0.33 には届いていません。

まとめ

R の caret パッケージを利用すると、異なる機械学習のアルゴリズムを同じ形式で扱うことができます。caret パッケージに対する自分の理解度は、まだまだ使いこなせているレベルとは言えません。加えて原理的な理解も不十分なのですが、それでもいろいろなアルゴリズムを試して、パフォーマンスの違いを確認できるようになりました。ひとつ良い結果が出ると、その理由を理解するために必要な文献を求めるという良い循環が生まれています。

本稿では変数名を変更して値を標準化したり、コントロール・リミットを狭めたりといった加工を施してから、解析用のデータとして紹介していますので、実際のデータとは状況が少し違うのですが、実際のデータではパワフルなサーバーを使い、試したいアルゴリズムを全て試して、完璧とは言えませんが、そこそこ良い結果が得られています。この例では、測定値がこの工程の中でクローズしていますので、装置から得られるセンサーだけでどこまで現象を説明(予測)できるかに挑むことができますが、前工程の結果も影響している場合には、当然ですが事象はもっと複雑になります。

この手の予測技術について新たな手法や工夫の知見が得られれば、サンプルを準備して紹介していきたいと考えています。

参考サイト

  1. Rによる機械学習:caretパッケージの使い方 | Logics of Blue [2016-11-05]
  2. The caret Package: Documentation for the caret package
  3. Confusion matrix - Wikipedia
  4. 混同行列(Confusion Matrix)



ブログランキング・にほんブログ村へ
にほんブログ村
